1. نظرة عامة على رف البليت في المستودعات وأرفف البليت المعدنية

A رف البليت المستودع هو نظام هيكلي من الإطارات المستقيمة والعوارض الأفقية المصممة لحمل البضائع المنقولة على مستويات متعددة فوق أرضية المستودع. يتم تصنيع أرفف البليت المعدنية من مقاطع فولاذية مشكلة على البارد أو مدرفلة على الساخن، مما يسمح لكل إطار بحمل أحمال البليت المركزة مع الحفاظ على الهيكل العام خفيف الوزن بالنسبة لقوته. يختلف رف تخزين البليت عن الرفوف العامة من حيث أنه تم تصميمه وفقًا لأبعاد البليت القياسية والوصول إلى الرافعة الشوكية، بدلاً من الكراتين المحملة يدويًا الموضوعة مباشرة على سطح الرف. الغرض الأساسي من فئة المعدات هذه هو تحويل المساحة الرأسية فوق الأرضية إلى مواقع تخزين قابلة للاستخدام، مما يقلل من مساحة المبنى المطلوبة لاستيعاب كمية معينة من المخزون.

نظرًا لاختلاف أوزان البليت ودوران المنتج وأبعاد المبنى بشكل كبير بين العمليات، يتم تحديد رف البليت للمستودع عادةً حسب تصنيف الواجبات والتكوين بدلاً من أن يكون منتجًا عالميًا واحدًا. تحدد سعة الشعاع وعمق الإطار وتباعد الخليج معًا أداء التخزين الإجمالي لنظام أرفف البليت المعدنية ، لذلك عادةً ما تتم مراجعة هذه المتغيرات معًا أثناء تخطيط التخطيط وليس بشكل منفصل. تستعرض الأقسام أدناه المكونات الهيكلية الرئيسية لرف تخزين البليت، وتشرح تصنيفات المهام وسلوك التحميل، وتقارن التكوينات باستخدام مرئيات البيانات البسيطة، وتحدد الخطوط العريضة لإرشادات الاختيار والصيانة ذات الصلة بمراكز التوزيع ومواقع التصنيع ومرافق التخزين البارد.

2. المكونات الأساسية لنظام رفوف تخزين البليت

يتم بناء كل رف تخزين منصة نقالة، بغض النظر عن فئة الخدمة، من عدد صغير من المكونات المتكررة. يساعد فهم كل جزء في تفسير سبب اعتماد تصنيف الحمل والسلامة على التجميع ككل بدلاً من أي قطعة واحدة.

(1) إطارات تستقيم

تشكل الإطارات المستقيمة العمود الفقري العمودي لرف البليت في المستودع، حيث تنقل الحمولة إلى الألواح الأساسية المثبتة على لوح الأرضية. يتم اختيار عمق الإطار بناءً على حجم منصة التحميل، كما أن الدعامات الأفقية أو القطرية بين الأعمدة الأمامية والخلفية تحافظ على مقاومة الإطار للتحميل الجانبي الناتج عن تلامس الرافعة الشوكية أو اهتزاز المبنى.

(2) تحميل الحزم

تقوم عوارض التحميل بتوصيل الإطارات المستقيمة المتعارضة وتدعم وزن البليت بشكل مباشر عبر كل مستوى. يحدد ملف تعريف الحزمة، وهو التصميم الأكثر شيوعًا ذو المقطع الصندوقي أو التصميم المتراجع، مقدار الحزمة التي يمكن أن تمتد قبل أن يصبح الانحراف مفرطًا، وهذا هو السبب في زيادة سمك الحزمة مع تصنيفات الخدمة الأثقل.

(3) ملحقات الأسلاك والسلامة

غالبًا ما يتم وضع أسطح الشبكات السلكية عبر أزواج العوارض لمنع سقوط العناصر الصغيرة ولتحسين أداء رشاشات الحريق من خلال السماح للمياه بالمرور عبر مستوى الحامل. تعمل ملحقات السلامة مثل الواقيات العمودية وأقفال العوارض وفواصل الصفوف على تقليل فرصة الخلع العرضي أو تلف الصدمات أثناء التشغيل اليومي للرافعة الشوكية.

3. تصنيفات المهام: الأرفف الخفيفة والمتوسطة والثقيلة

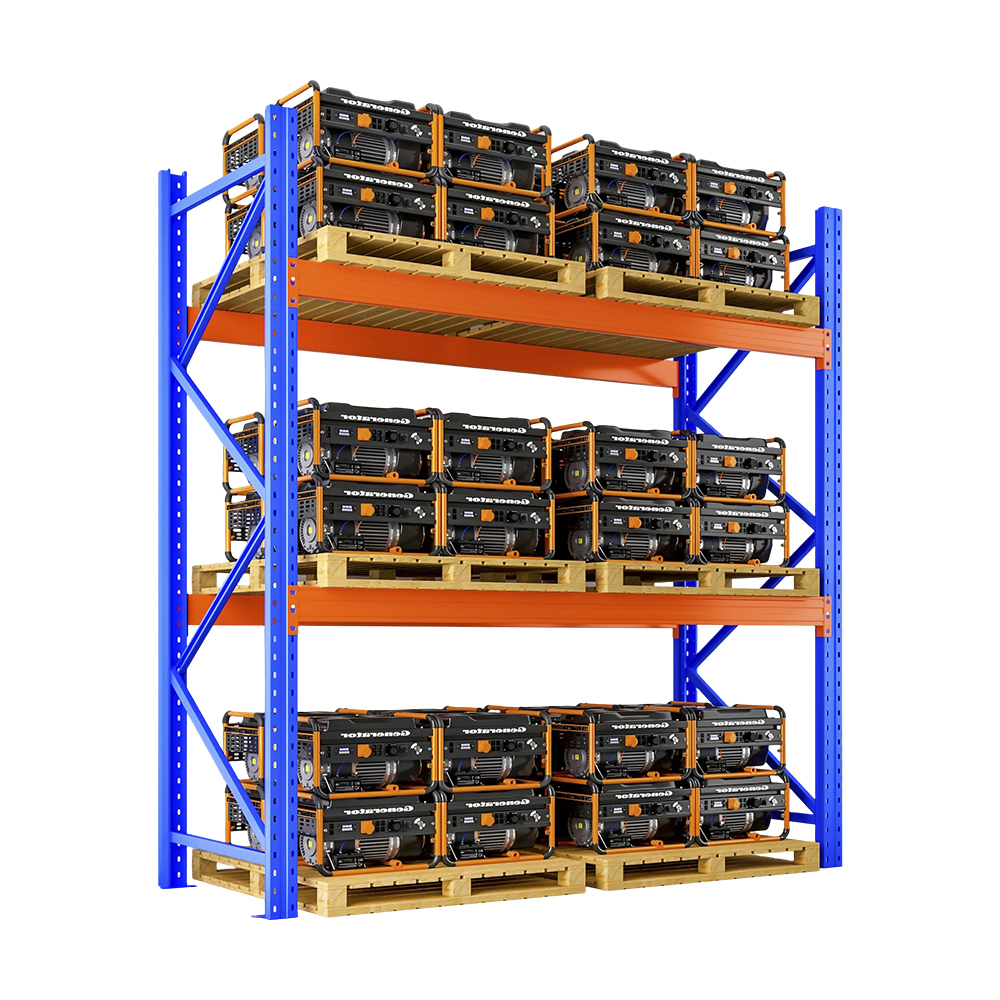

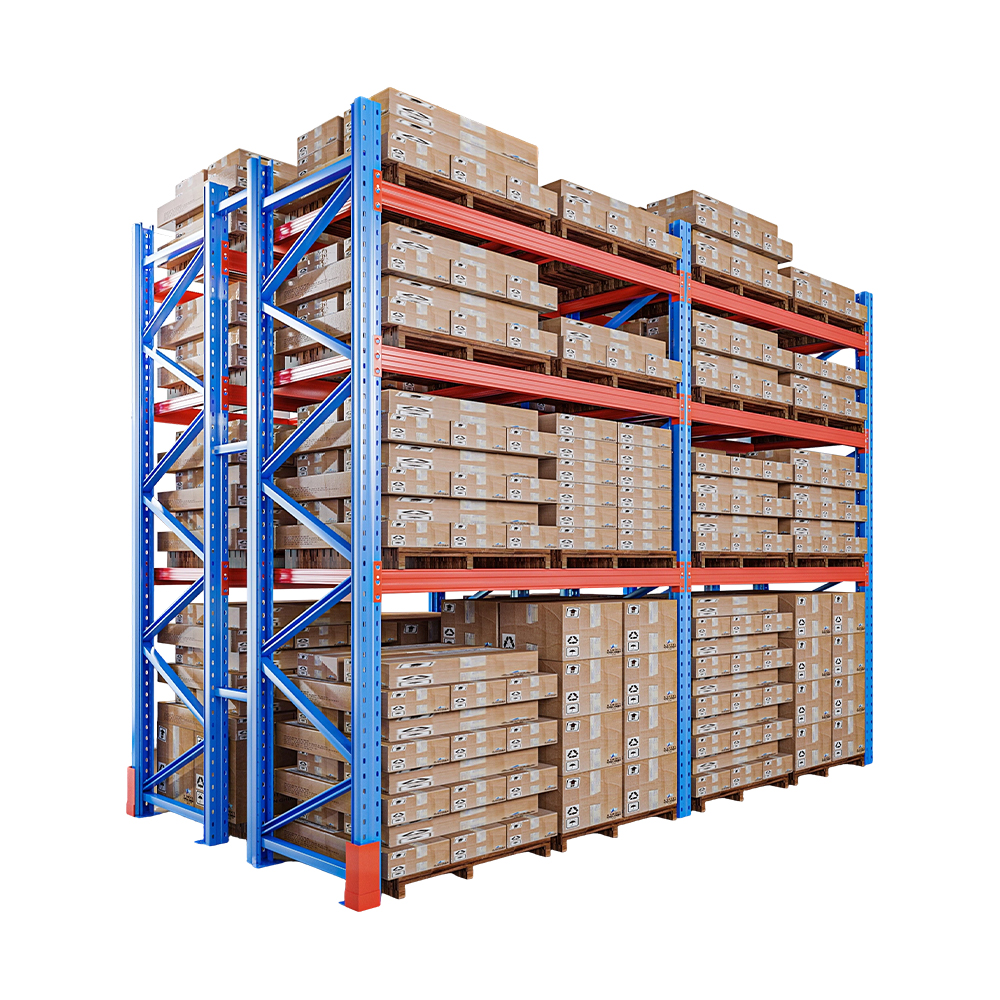

يتم تجميع أرفف البليت المعدنية بشكل عام في فئات الخدمة بناءً على الحمولة التي تم تصميم كل مستوى لتحملها. الأرفف الخفيفة تناسب الأجزاء الصغيرة ووحدات حفظ المخزون ذات الحجم المنخفض في المستودعات العامة وورش العمل، حيث تكون الأحمال الفردية متواضعة ويكون تردد الوصول مرتفعًا. تعد الأرفف متوسطة التحمل خيارًا متعدد الاستخدامات يستخدم في تخزين التجزئة، وتحقيق التجارة الإلكترونية، والتصنيع الخفيف، والتعامل مع الكراتين متوسطة الوزن أو حمولات المنصات المختلطة. تم تصميم تكوينات الخدمة الشاقة وأرفف البليت للبضائع المنقولة بالكامل وهي شائعة في مراكز التوزيع ذات الحجم الكبير ومستودعات سلسلة التبريد وتخزين قطع غيار السيارات، حيث يجب أن تدعم مستويات الشعاع بشكل موثوق الأحمال المركزة الكبيرة عبر مسافات طويلة. إلى جانب هذه الفئات العامة الثلاثة، تعمل الرفوف المخصصة والمتخصصة على توسيع نفس المبادئ الهيكلية لتلبية الاحتياجات الخاصة، بما في ذلك تخزين الملابس المعلقة لمستودعات الملابس، ورفوف الإطارات، ورفوف الفولاذ المقاوم للصدأ للبيئات النظيفة، والرفوف المقاومة للبرد للتخزين في درجات الحرارة المنخفضة.

يوضح هذا المخطط الدائري نمطًا عامًا في كيفية توزيع تصنيفات الواجبات الأربعة بشكل شائع عبر عمليات التخزين المختلطة بدلاً من قاعدة ثابتة لكل منشأة. غالبًا ما تمثل الأرفف ذات الخدمة المتوسطة أكبر حصة فردية لأنها تناسب أوسع نطاق من احتياجات التخزين العامة والتخزين بالتجزئة دون الحاجة إلى أقسام الحزم الأثقل. لا تزال الأرفف الخفيفة تحتفظ بحصة كبيرة نظرًا لأن العديد من العمليات تحافظ على أجزاء أو منطقة صغيرة بجانب مناطق تخزين المنصات الرئيسية. عادةً ما تمثل أرفف الخدمة الشاقة وأرفف المنصات حصة مماثلة أو أصغر قليلاً، وتتركز في المنشآت التي تتعامل على وجه التحديد مع البضائع السائبة المنقولة على منصات مثل مكونات السيارات أو توزيع المشروبات. يعكس القطاع المخصص والمتخصص، الذي يغطي رفوف تعليق الملابس، ورفوف الإطارات، ورفوف الفولاذ المقاوم للصدأ، والرفوف المقاومة للبرد، العمليات ذات الاحتياجات الخاصة للتعامل مع المنتجات التي تقع خارج أبعاد المنصات القياسية. نادراً ما تعتمد المرافق على تصنيف واجب واحد وحده وتجمع معظم مراكز التوزيع بين فئتين أو أكثر عبر مناطق مختلفة اعتمادًا على مزيج المنتجات المخزنة في كل منطقة. يجب قراءة هذا التوزيع كمرجع تخطيط عام، حيث أن النسبة الفعلية المستخدمة من قبل أي مستودع محدد تعتمد كليًا على ملف تعريف المخزون الخاص به وتخطيط المبنى.

4. مقارنة قدرة الشعاع حسب تصنيف الواجب

تعد سعة الشعاع واحدة من أوضح المؤشرات لكيفية أداء نظام أرفف البليت المعدنية تحت الحمل. تساعد مقارنة سعة الحزمة المفهرسة عبر فئات المهام العامة الثلاثة في تفسير سبب عدم قيام المنشأة التي تتعامل مع مكونات السيارات باختيار نفس الأرفف مثل صناديق تخزين الأجزاء الصغيرة. يعرض الرسم البياني العمودي أدناه مقارنة مفهرسة بدلاً من رقم الوزن الدقيق، نظرًا لأن سعة الحزمة الفعلية تعتمد دائمًا على طول الحزمة وسمك المظهر الجانبي ومواصفات الشركة المصنعة المحددة. قراءة هذا المخطط جنبًا إلى جنب مع أوصاف تصنيف الواجبات أعلاه تعطي صورة أكمل لكيفية ترجمة متطلبات التخزين إلى الاختيار الهيكلي. تعزز المقارنة أيضًا سبب زيادة سمك العارضة والمقياس المستقيم معًا مع ارتفاع فئة الخدمة، نظرًا لأن العارضة الأثقل وحدها لن تكون فعالة بدون إطار قادر على نقل هذا الحمل الإضافي بأمان إلى الأرض.

ترتفع ارتفاعات الأعمدة في هذا المخطط بشكل مطرد من الخدمة الخفيفة إلى الخدمة المتوسطة إلى الأرفف الثقيلة، مما يؤكد بصريًا العلاقة المتوقعة بين فئة الخدمة وقوة الشعاع. تُظهر العوارض الخفيفة أقصر عمود لأن هذه المستويات مخصصة للأحمال الأصغر حجمًا والموزعة بالتساوي مثل صناديق الأجزاء أو الصناديق الكرتونية خفيفة الوزن بدلاً من المنصات الكاملة. تقع الحزم المتوسطة في منتصف المؤشر تقريبًا، مما يعكس استخدامها الشائع لتخزين المنصات المختلطة والكرتون في إعدادات البيع بالتجزئة والتجارة الإلكترونية. تصل العوارض الثقيلة إلى أعلى المؤشر، بما يتوافق مع دورها في دعم المنصات المحملة بالكامل في مراكز التوزيع وتخزين قطع غيار السيارات حيث يكون الوزن المركز لكل مستوى من العوارض هو الأعلى. غالبًا ما تكون الفجوة بين الخدمة المتوسطة والثقيلة أكبر من الفجوة بين الخدمة الخفيفة والمتوسطة، مما يعكس التعزيز الهيكلي الأكثر أهمية، ومقياس الفولاذ السميك، والموصلات المعززة المطلوبة بمجرد انتقال النظام إلى منطقة تصنيف المنصات الكاملة. يجب على القراء ملاحظة أن قيم الفهرس هذه هي أرقام توضيحية وليست هندسية ثابتة، نظرًا لأن سعة الحزمة الدقيقة تعتمد على طول الامتداد ونمط توزيع الحمل وخط الإنتاج المحدد المحدد. يعد هذا النوع من المقارنة مفيدًا للغاية أثناء التخطيط المبكر للمنشأة، قبل الانتهاء من منتج محدد لأرفف البليت المعدنية، للمساعدة في مواءمة أوزان البليت المتوقعة مع فئة الخدمة المناسبة منذ البداية.

5. اتجاه استخدام التخزين عبر ارتفاع الحامل

يشير استخدام التخزين إلى مدى فعالية تحويل الارتفاع المتاح في المستودع إلى مواضع نقالة قابلة للاستخدام بمجرد تركيب رف البليت في المستودع. تكتسب المرافق ذات الأسقف المرتفعة بشكل عام فائدة أكبر من مستويات العوارض الإضافية، على الرغم من أن العائدات تميل إلى التناقص حيث يصبح الوصول إلى المستويات العالية جدًا أكثر صعوبة بكفاءة باستخدام معدات الرافعة الشوكية القياسية. يعرض الرسم البياني المساحي المكدس أدناه اتجاهًا عامًا للاستخدام حيث تتم إضافة مستويات الشعاع، ويتم التعبير عنها كنسبة مئوية تراكمية للتخزين الأقصى النظري بدلاً من الرقم الدقيق لأي مبنى منفرد. يختلف هذا التصور عن مقارنة السعة البسيطة لأنه يركز على الاستخدام التراكمي للمساحة بدلاً من تصنيف الحمل على كل مستوى. يساعد عرض الاستخدام بهذه الطريقة في تفسير سبب عدم كون الأرفف الطويلة جدًا دائمًا أكثر كفاءة نسبيًا بمجرد أخذ معدات الرفع المتخصصة وتدابير السلامة الإضافية في الاعتبار في قرار التخطيط.

تتسلق المنطقة المظللة في هذا الرسم البياني بسرعة عبر مستويات الشعاع الثلاثة الأولى، مما يوضح أن أكبر مكاسب الاستخدام تأتي عمومًا من المستويات الأولية فوق موضع الأرضية. يحدث هذا النمط لأن المستويات القليلة الأولى المضافة تتطلب أقل تعقيد إضافي في التعامل، حيث يمكن للرافعات الشوكية القياسية عادةً الوصول إلى هذه الارتفاعات دون ملحقات متخصصة. ومع استمرار الرسم البياني نحو المستويين الخامس والسادس، يبدأ المنحنى في التسطيح، مما يشير إلى أن كل مستوى إضافي يساهم في تحقيق مكاسب هامشية أصغر في التخزين القابل للاستخدام مقارنة بالجهد والمعدات المطلوبة للوصول إليه بأمان. يعكس هذا التسطيح القيود العملية مثل متطلبات الممر الأضيق عند الارتفاع، والحاجة إلى رافعات شوكية أطول أو معدات الممرات الضيقة، واعتبارات السلامة الإضافية في المستويات العليا بدلاً من أي تغيير في القوة المادية لرف تخزين البليت نفسه. يعد تناقص العائدات على ارتفاعات أكبر جزءًا طبيعيًا من تخطيط التخزين الرأسي ولا تشير إلى وجود خلل في تصميم الحامل، بل تشير إلى تحول فيما يحد من الاستخدام الإضافي، من الهيكل المتاح إلى التعامل مع الخدمات اللوجستية. غالبًا ما تعالج المرافق ذات الأسقف العالية جدًا هذه المشكلة من خلال الجمع بين مستويات أرفف تخزين المنصات التقليدية في المناطق السفلية مع الممرات الضيقة المتخصصة أو معدات الاسترجاع الآلية على ارتفاعات أكبر. يهدف هذا المخطط إلى أن يكون بمثابة رسم توضيحي للتخطيط العام، وستختلف منحنيات الاستخدام الفعلي بناءً على ارتفاع المبنى وتكوين الممر والرافعة الشوكية أو معدات الرفع المتوفرة بالفعل في منشأة معينة.

6. سيناريوهات التطبيق عبر الصناعات

تميل الصناعات المختلفة إلى الانجذاب نحو فئات واجبات وتكوينات معينة لرف البليت في المستودعات بناءً على خصائص منتجاتها وأنماط دورانها.

• تعتمد مراكز تنفيذ البيع بالتجزئة والتجارة الإلكترونية عادةً على أرفف متوسطة التحمل لتخزين الكرتون المختلط والمنصات مع انتقاء الطلبات بشكل متكرر.
• يستخدم توزيع قطع غيار السيارات عادةً أرفف التحميل الثقيلة لدعم أحمال المكونات الكثيفة والمركزة.
• غالبًا ما تحدد مستودعات التوزيع وسلسلة التبريد أرفف البليت المعدنية المقاومة للبرد والمناسبة لبيئات درجات الحرارة المنخفضة.
• تستخدم مستودعات الملابس في كثير من الأحيان رفوف الملابس المعلقة إلى جانب أقسام رفوف تخزين البليت القياسية للمخزون المطوي أو المعبأ.
• قد تحدد عمليات البيئة النظيفة، مثل بعض المناطق اللوجستية أو الإلكترونية أو الصيدلانية، أرففًا من الفولاذ المقاوم للصدأ لتلبية متطلبات نظافة السطح.

تدعم شركة Shanghai King Global Shelf Co., Ltd. هذا النطاق من التطبيقات من خلال خط إنتاج يشمل رفوف الخدمة الخفيفة للأجزاء الصغيرة والتخزين منخفض الحجم، ورفوف الخدمة المتوسطة لاستخدام التجزئة والتصنيع الخفيف، وأرفف الخدمة الشاقة وأرفف المنصات للتوزيع بكميات كبيرة، والرفوف المخصصة أو المتخصصة بما في ذلك الملابس والإطارات والفولاذ المقاوم للصدأ والتصميمات المقاومة للبرد. إن مطابقة خط الإنتاج الصحيح مع تطبيق محدد بشكل عام له تأثير أكبر على أداء التخزين طويل المدى من أي تفاصيل هيكلية منفردة يتم عرضها بمفردها.

7. قائمة الاختيار لأرفف البليت المعدنية

يلخص الجدول أدناه العوامل الرئيسية التي تتم مراجعتها عادةً عند اختيار تكوين رف البليت للمستودع، إلى جانب سبب أهمية كل عامل أثناء مرحلة التخطيط.

يساعد العمل من خلال قائمة المراجعة هذه قبل الانتهاء من طلب رف البليت في المستودع على تجنب عدم تطابق التخطيط لاحقًا، مثل مستويات العارضة التي لا يمكن الوصول إليها بواسطة المعدات الموجودة أو فئات الخدمة غير المحددة لأوزان البليت الفعلية. توفر شركة Shanghai King Global Shelf Co., Ltd. استشارات التخطيط جنبًا إلى جنب مع خط إنتاج الأرفف الخاص بها، مما يساعد على مواءمة هذه العوامل مع ظروف البناء والتشغيل لكل عميل قبل بدء التثبيت.

8. إرشادات الصيانة وفحص السلامة

يحافظ الفحص المستمر على أداء نظام أرفف البليت المعدنية كما هو مصمم طوال فترة خدمته. يجب أن تبحث عمليات الفحص البصري عن العوارض المنحنية، والأعمدة المستقيمة المنبعجة أو الملتوية، وأقفال العوارض المفقودة، ومثبتات لوحة القاعدة السائبة، نظرًا لأن الاتصال بالرافعة الشوكية هو أحد المصادر الأكثر شيوعًا للضرر الهيكلي التدريجي في المستودعات النشطة. يجب دائمًا استبدال المكونات التالفة بدلاً من إصلاحها في مكانها، نظرًا لأن الفولاذ الذي تم ثنيه تحت التأثير لا يستعيد قوته الأصلية بشكل موثوق حتى لو تم تقويمه مرة أخرى إلى شكله.

يجب أيضًا فحص أسطح الأسلاك بحثًا عن الترهل أو التآكل، خاصة في التخزين البارد أو البيئات عالية الرطوبة حيث يكون لجودة التشطيب تأثير مباشر على المتانة على المدى الطويل. يعد الفحص المتسق مع قفل الشعاع الصحيح أمرًا أساسيًا للتشغيل الآمن على المدى الطويل من أي رف تخزين البليت. من خلال مراقبة الجودة الصارمة، واختبار الحمل، والتشطيبات المقاومة للتآكل المطبقة عبر مجموعة منتجاتها، تصمم شركة Shanghai King Global Shelf Co., Ltd. رفوف البليت الخاصة بالمستودعات وأنظمة أرفف البليت المعدنية لدعم المتانة على المدى الطويل، وتوفر الشركة استشارات احترافية ودعم التثبيت لمساعدة العملاء على الحفاظ على تخزين آمن ومنظم جيدًا بمرور الوقت.

9. الأسئلة المتداولة

(1) ما هو الفرق بين أرفف البليت الخفيفة والمتوسطة والثقيلة

يرجع الاختلاف عمومًا إلى سعة الحزمة والمقياس الهيكلي، مع الخدمة الخفيفة المناسبة للأجزاء الصغيرة، والخدمة المتوسطة المناسبة لأحمال الكرتون المختلطة وأحمال المنصات، والخدمة الشاقة المصممة للتخزين عالي الوزن على منصات نقالة بالكامل.

(2) كيف يتم تحديد التكوين الصحيح لرف البليت في المستودع

يعتمد التكوين عادةً على وزن البليت وأبعاده، وخلوص السقف، ونوع الرافعة الشوكية، ومعدل دوران المنتج، وأي متطلبات بيئية مثل مقاومة التآكل أو ظروف التخزين البارد.

(3) هل يمكن دمج تصميمات أرفف تخزين البليت المخصصة مع فئات الخدمة القياسية

نعم، تجمع العديد من المرافق بين الأقسام القياسية الخفيفة أو المتوسطة أو الثقيلة مع تصميمات مخصصة مثل الملابس أو الإطارات أو الفولاذ المقاوم للصدأ أو الرفوف المقاومة للبرد داخل نفس المستودع لتتناسب مع مناطق المنتجات المختلفة.

(4) لماذا تنخفض سعة الحزمة إذا لم يتم توزيع المنصات بالتساوي

يمكن أن يؤدي التحميل غير المتساوي أو المركز إلى إنشاء نقاط ضغط تتجاوز ما يفترضه تصميم الحزمة، لذلك يجب توسيط المنصات وتوزيعها بالتساوي عبر كل مستوى من مستويات الحزمة كلما أمكن ذلك.

(5) كم مرة يجب فحص أرفف البليت المعدنية

تجمع معظم المرافق المراقبة الروتينية غير الرسمية من موظفي المستودعات مع عمليات التفتيش الموثقة المجدولة، مما يسمح بتحديد الحزم أو الإطارات أو الموصلات التالفة واستبدالها قبل أن تؤثر على الأداء الهيكلي العام.
